Beschreibung

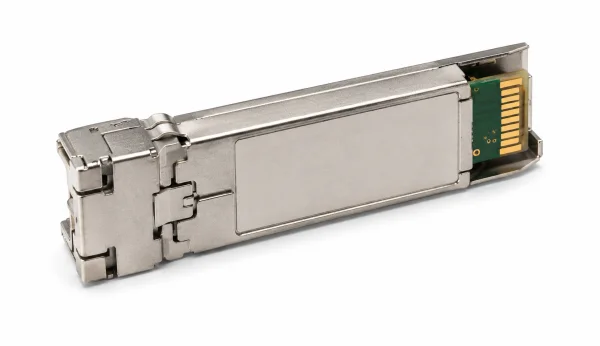

Der Cisco S10G-LR-PM-D-I stammt aus der Cisco-Assurance-SFP-Reihe und ist ein 10GBASE-LR-Transceiver mit eingebautem Leistungssensor. Bei 1310 nm überbrückt er bis zu 10 km auf Singlemode nach G.652 und fügt sich in die SFP+-Ports von Zugangs- und Aggregationssystemen wie der Cisco NCS 540 oder ASR 920 ein. Welche Plattform ihn freigibt, klärt die Cisco TMG-Matrix.
Die integrierte FPGA generiert und bewertet Prüfverkehr auf Layer 2 bis 4 und beherrscht TWAMP, Y.1731 sowie Dienstaktivierungstests nach RFC 2544 und Y.1564. Reicht die Strecke über 10 km hinaus, tritt der S10G-ER-PM-D-I mit 1550 nm und 40 km an seine Stelle; im Rechenzentrum passt der kurzreichweitige S10G-SR-PM-D-I. Den LR wählt man für Campus- und Metrozubringer bis 10 km, die dauerhaft auf ihre Dienstgüte geprüft werden.
Parallel zu den Latenz- und Verlustmetriken des Sensors meldet DOM nach SFF-8472 Sende- und Empfangspegel, Temperatur, Laserstrom und Spannung. Die Leistungsaufnahme beträgt rund 2,7 W, die Betriebstemperatur reicht von -40 bis 85 °C. Als steckbarer Baustein wird er unterbrechungsfrei getauscht.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP+ |
| Geschwindigkeit: | 10 Gbit/s |
| Transceiver Typ: | LR (10G, PM-Sensor) |
| Fasertyp: | Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Duplex LC |
| Wellenlänge: | 1310 nm |
| Reichweite: | 10 km |
| Anwendung: | Campus-/Metro-Netz (mittlere Reichweite) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -40 bis 85 °C |
| Standard: | 10GBASE-LR |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Was macht den S10G-LR-PM-D-I mehr als einen 10GBASE-LR-Transceiver? | Er trägt eine FPGA-Messeinheit im Gehäuse, die aktiv Prüfverkehr erzeugt und Latenz, Verlust sowie Jitter bewertet. So liefert die Verbindung selbst SLA-Nachweise, ohne dass ein externer Tester angeschlossen werden muss. |
| Für welche Reichweite ist die LR-Variante gedacht? | Bei 1310 nm überbrückt sie bis zu 10 km über Singlemode und deckt damit Campus- und Metrozubringer ab. Für 40 km greifen Sie zum S10G-ER-PM-D-I, für kurze Multimode-Strecken zum S10G-SR-PM-D-I. |
| Welche Messverfahren unterstützt der eingebaute Sensor? | Er beherrscht TWAMP, Y.1731-OAM und die Dienstaktivierungstests RFC 2544 sowie Y.1564. Damit werden Einweg-Verzögerung, Paketverlust und Durchsatz reproduzierbar an der Übergabestelle gemessen. |
| Passt der S10G-LR-PM-D-I in beliebige SFP+-Ports? | Mechanisch entspricht er einem Standard-SFP+ und steckt in Aggregations- und Demarkationssystemen wie NCS 540 oder ASR 920. Da sich die Assurance-Reihe laufend in Zertifizierung befindet, prüfen Sie die Freigabe je Plattform in der Cisco TMG-Matrix. |
| S10G-LR-PM-D-I: Wie hoch sind Stromaufnahme und Betriebstemperatur? | Der Sensor-Transceiver nimmt rund 2,7 W auf und arbeitet im industriellen Bereich von -40 bis 85 °C. Damit eignet er sich auch für ungeheizte Verteiler und Outdoor-Standorte. |
| Liefert der Transceiver weiterhin normale DOM-Werte? | Ja, neben den Sensormetriken meldet es DOM nach SFF-8472 mit Sende- und Empfangspegel, Temperatur, Laserstrom und Spannung. Optische Alarme und Dienstgüte lassen sich so aus einer einzigen Quelle auslesen. |
| Worin unterscheidet sich der S10G-LR-PM-D-I vom S10G-ER-PM-D-I? | Beide sind Assurance-Sensoren, doch die LR-Version arbeitet bei 1310 nm bis 10 km, die ER-Version bei 1550 nm bis 40 km. Die Reichweite der Strecke entscheidet, welcher der beiden passt. |
