Beschreibung

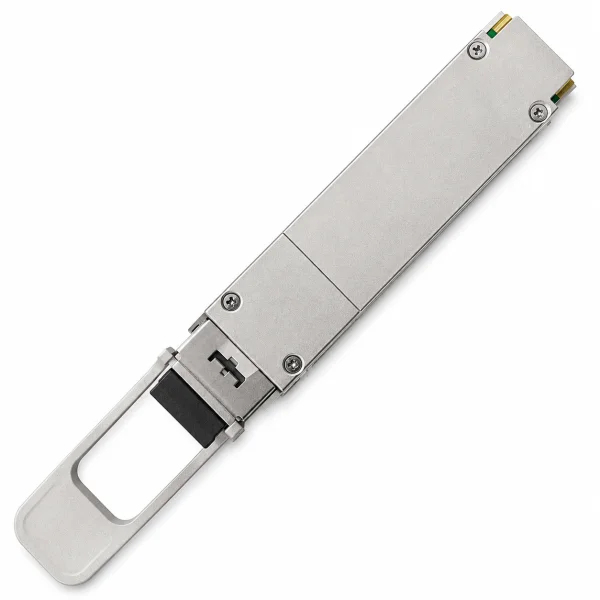

Für 100-Gigabit-Anbindungen mit nur einer verfügbaren Faser liefert Cisco mit dem QSFP-100G-B40U-I das robuste Upstream-Ende. Der Transceiver arbeitet in QSFP28-Ports von Nexus-9000-Systemen und überbrückt als Zubringer vom abgesetzten Standort bis zu 40 km bis zur Vermittlung.
Sendeseitig belegt die Optik vier Kanäle um 1296 bis 1309 nm, empfangsseitig um 1274 bis 1287 nm; das Downstream-Gegenstück QSFP-100G-B40D-I kehrt diese Zuordnung um. Erst beide Enden zusammen schließen die Strecke über den einen Lichtwellenleiter. Wo eine zweite Faser fehlt oder Dark-Fibre teuer ist, ersetzt dieses Verfahren die sonst nötige Zweifaserlösung QSFP-100G-LR4.
DOM meldet Empfangspegel, Vorspannung und Temperatur je Kanal und erleichtert so die Wartung entlegener Endstellen. Mit rund 6 Watt Aufnahme arbeitet der industrietaugliche Transceiver von -40 bis 85 °C und lässt sich im laufenden Betrieb steckbar wechseln.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | QSFP28 |
| Geschwindigkeit: | 100 Gbit/s |
| Transceiver Typ: | BiDi Upstream (LR, 1 Faser) |
| Fasertyp: | Singlemode (BiDi, eine Faser) |
| Faseranzahl: | 1 |
| Anschlusstyp: | LC |
| Wellenlänge: | Zwei Wellenlängen (BiDi, getrennte Sende-/Empfangsrichtung) |
| Reichweite: | 40 km |
| Anwendung: | Campus-/Metro-Netz (Metro-/ER-Strecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -40 bis 85 °C |
| Standard: | 100G BiDi (Long Reach) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Zu welchen Systemen passt der QSFP-100G-B40U-I? | Er läuft in QSFP28-Ports von Nexus-Systemen unter NX-OS und verträgt dank Industrieauslegung weite Temperaturschwankungen. Die genaue Freigabe je Release zeigt die Cisco Optics-to-Device Compatibility Matrix (TMG). |
| Welches Modul gehört ans andere Faserende? | Ausschließlich das QSFP-100G-B40D-I mit gespiegeltem Kanalplan. Zwei Upstream-Enden senden auf denselben Wellenlängen und können sich nicht verständigen. |
| Auf welchen Wellenlängen sendet das Upstream-Ende? | Es sendet auf vier Kanälen um 1296 bis 1309 nm und empfängt um 1274 bis 1287 nm. Der Downstream-Partner nutzt die umgekehrte Zuordnung, sodass beide Richtungen dieselbe Faser teilen. |
| Wie groß ist die überbrückbare Distanz? | Die Einzelfaserstrecke reicht bis zu 40 km auf Singlemode-Faser nach G.652. Damit sind Metro- und Aggregationsverbindungen ohne zweite Faser möglich. |
| Wann lohnt die Einzelfaser-BiDi-Technik gegenüber LR4? | Immer dann, wenn nur eine Faser frei ist oder gemietete Dark-Fibre je Ader abgerechnet wird. Der B40U-I halbiert dann den Faserbedarf gegenüber dem zweifaserigen QSFP-100G-LR4. |
| Liefert der QSFP-100G-B40U-I DOM-Werte? | Ja, Temperatur, Vorspannung sowie Sende- und Empfangsleistung lassen sich je Kanal auslesen. Das ist besonders bei schwer zugänglichen Endstellen für die Ferndiagnose wertvoll. |
