Beschreibung

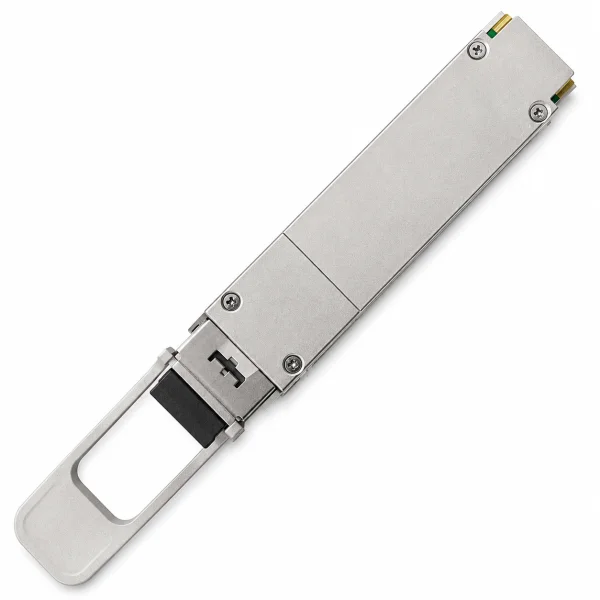

Wo zwischen zwei Standorten nur eine einzige Singlemode-Faser zur Verfügung steht, schließt der QSFP-100G-B40D-I die 100-Gigabit-Lücke über bis zu 40 km. Der Transceiver besetzt QSFP28-Ports von Nexus-9000-Systemen und eignet sich durch seine Temperaturfestigkeit auch für ungekühlte Technikräume.
Je Richtung belegt die Optik vier eng benachbarte Wellenlängen; das Downstream-Ende sendet um 1274 bis 1287 nm, während das Upstream-Gegenstück QSFP-100G-B40U-I diesen Plan spiegelt. Beide Enden zusammen bilden die Verbindung über den einen Lichtwellenleiter. Gegenüber der Zweifaser-Variante QSFP-100G-LR4 halbiert diese Bauform den Faserbedarf, was bei angemieteter Dark-Fibre unmittelbar Kosten spart.
Über DOM meldet der Baustein Empfangspegel und Temperatur je Kanal, was über die volle Distanz die Fehlersuche verkürzt. Mit etwa 6 Watt Aufnahme arbeitet der industrietaugliche Transceiver von -40 bis 85 °C und lässt sich im laufenden Betrieb steckbar wechseln.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | QSFP28 |
| Geschwindigkeit: | 100 Gbit/s |
| Transceiver Typ: | BiDi Downstream (LR, 1 Faser) |
| Fasertyp: | Singlemode (BiDi, eine Faser) |
| Faseranzahl: | 1 |
| Anschlusstyp: | LC |
| Wellenlänge: | Zwei Wellenlängen (BiDi, getrennte Sende-/Empfangsrichtung) |
| Reichweite: | 40 km |
| Anwendung: | Campus-/Metro-Netz (Metro-/ER-Strecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -40 bis 85 °C |
| Standard: | 100G BiDi (Long Reach) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| In welche Cisco-Plattformen passt der QSFP-100G-B40D-I? | Er belegt QSFP28-Ports von Nexus-Systemen unter NX-OS; die Industrievariante eignet sich zusätzlich für Umgebungen mit weitem Temperaturbereich. Die Freigabe je Plattform prüfen Sie über die Cisco-Kompatibilitätsmatrix (TMG). |
| Warum brauche ich das QSFP-100G-B40U-I dazu? | Downstream und Upstream nutzen gespiegelte Sende- und Empfangskanäle und ergeben nur gemeinsam eine Verbindung. Zwei Downstream-Enden an einer Faser funktionieren nicht. |
| Wie viele Wellenlängen nutzt der Transceiver? | Je Richtung sind es vier eng benachbarte Kanäle, insgesamt also acht über die eine Faser. Das Downstream-Ende sendet um 1274 bis 1287 nm und empfängt um 1296 bis 1309 nm. |
| Wie weit reicht die Einzelfaserstrecke? | Bis zu 40 km auf Standard-Singlemode-Faser nach G.652. Damit deckt der Baustein Metro- und Aggregationsverbindungen ab, für die sonst zwei Fasern nötig wären. |
| Warum eine Einzelfaser-BiDi-Lösung statt QSFP-100G-LR4? | Das LR4-Modell benötigt ein Faserpaar, der B40D-I nur eine Faser. Bei knapper oder teuer angemieteter Dark-Fibre halbiert die BiDi-Technik die Faserkosten. |
| Eignet sich der QSFP-100G-B40D-I für den Außeneinsatz? | Ja, mit einem Bereich von -40 bis 85 °C ist die Industrievariante für ungekühlte Schränke und Vermittlungsstellen ohne Klimatisierung ausgelegt. In klimatisierten Räumen ist die Reserve zusätzliche Sicherheit. |
