Beschreibung

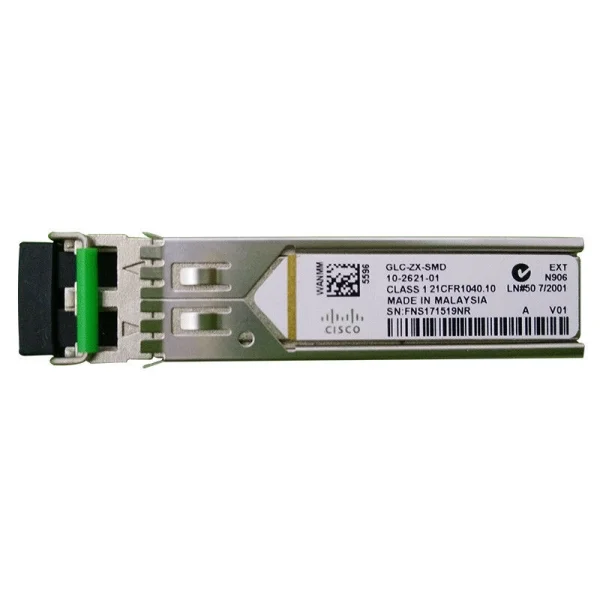

Der Cisco GLC-ZX-SMD verbindet weit auseinanderliegende Standorte über eine einzige Gigabit-Strecke. Als 1000BASE-ZX-Transceiver für 1550 nm sitzt er in Cisco-Switches wie Catalyst 9300 und 9500 sowie in ASR-1000-Routern und überbrückt Distanzen, die für gewöhnliche LX-Optik unerreichbar bleiben.
Sein Linkbudget von 21 dB trägt bis zu 70 km über Singlemode-Faser und macht ihn zur Langstreckenlösung im Metro- und Weitverkehr. Reicht 10 km, ist das GLC-LX-SM-RGD günstiger; wo -40 °C gefragt sind, greift die Industrievariante GLC-ZX-SM-RGD. Auf kurzen Spannen kann ein Inline-Dämpfungsglied nötig sein, um den Empfänger vor Übersteuerung zu schützen.
Die DOM-Diagnose liefert Sende- und Empfangsleistung, Bias und Temperatur direkt am Cisco-Host, was das Ausmessen einer 70-km-Faser erheblich vereinfacht. Bei rund 1 W Verlustleistung reicht die Betriebstemperatur von -5 bis 85 °C, und der Baustein bleibt im laufenden System Hot-Swap-fähig steckbar.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s |
| Transceiver Typ: | ZX |
| Fasertyp: | Singlemode (SMF) |
| Faseranzahl: | 2 |
| Anschlusstyp: | Dual LC/PC |
| Wellenlänge: | 1550 nm |
| Reichweite: | ca. 70 km (21 dB Linkbudget) |
| Anwendung: | Weitverkehrsnetz (Langstrecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -5 bis 85 °C |
| Standard: | 1000BASE-ZX |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| In welche Cisco-Plattformen passt der GLC-ZX-SMD? | Er ist für Catalyst-Switches wie 9200, 9300 und 9500 sowie für ISR- und ASR-Router unter IOS-XE gedacht. Welche Ports die 1000BASE-ZX-Optik freigeben, zeigt die Cisco TMG-Matrix je Release. |
| Wie weit trägt der Transceiver und welche Faser braucht er? | Über Singlemode-Faser nach G.652 erreicht er bei einem Linkbudget von 21 dB rund 70 km. Multimode-Faser wird nicht unterstützt; die Verbindung läuft ausschließlich über zwei Singlemode-Adern am LC-Duplex-Port. |
| GLC-ZX-SMD: Brauche ich auf kurzen Strecken ein Dämpfungsglied? | Ja, unterhalb von etwa 25 km kann der starke 1550-nm-Sender den Empfänger übersteuern, sodass ein Inline-Dämpfungsglied nötig wird. Die DOM-Empfangswerte zeigen, ob der Pegel im zulässigen Fenster liegt. |
| Worin unterscheidet sich der GLC-ZX-SMD vom GLC-ZX-SM-RGD? | Optik und Reichweite sind identisch, doch das RGD-Modell ist für -40 bis 85 °C ausgelegt, der GLC-ZX-SMD nur für -5 bis 85 °C. Für klimatisierte Technikräume genügt der GLC-ZX-SMD, im Schaltschrank wählen Sie das Rugged-Modell. |
| Unterstützt der Baustein DOM/DDM? | Ja, er meldet Temperatur, Bias-Strom sowie Sende- und Empfangsleistung nach SFF-8472. Gerade auf 70-km-Strecken ist diese Live-Diagnose entscheidend, um Dämpfungsreserven zu prüfen. |
| Ist FEC für den GLC-ZX-SMD erforderlich? | Nein, Gigabit Ethernet nach 1000BASE-ZX nutzt keine Host-FEC. Das Linkbudget von 21 dB ist so bemessen, dass 70 km ohne Vorwärtsfehlerkorrektur überbrückt werden. |
| Kann ich den GLC-ZX-SMD gegen eine Gegenstelle eines anderen Herstellers betreiben? | Ja, 1000BASE-ZX ist zwar keine IEEE-Norm, aber ein weit verbreiteter De-facto-Standard bei 1550 nm. Achten Sie darauf, dass beide Seiten dasselbe Linkbudget und dieselbe Wellenlänge nutzen. |
