Beschreibung

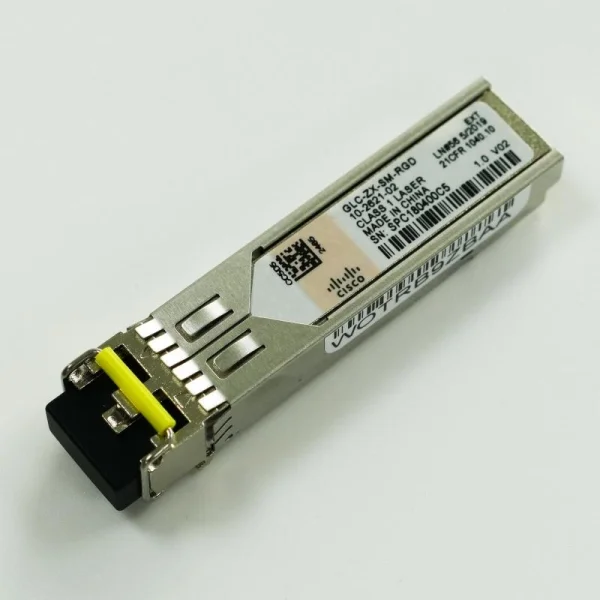

Der Cisco GLC-ZX-SM-RGD bringt Gigabit-Weitverkehr in Umgebungen ohne Klimatisierung. Der robuste 1000BASE-ZX-Transceiver ist für Cisco Industrial-Ethernet-Switches wie Catalyst IE3400 und IE-5000 vorgesehen und verbindet abgesetzte Stationen zuverlässig über sehr lange Faserwege.
Bei 1550 nm überbrückt sein 21-dB-Linkbudget bis zu 70 km über Singlemode-Faser, womit er echte Langstrecken im industriellen Umfeld bedient. Reichen 10 km, ist das GLC-LX-SM-RGD die sparsamere Option; im klimatisierten Rechenzentrum tut es das kommerzielle GLC-ZX-SMD. Kurze Spannen erfordern gegebenenfalls ein Inline-Dämpfungsglied, das den Empfänger vor Übersteuerung schützt. Anschlussseitig ist Dual LC/PC vorgesehen.
Über DOM liest der Switch Sende- und Empfangsleistung, Bias-Strom sowie Temperatur aus, was die Wartung entlegener Strecken erleichtert. Die Verlustleistung beträgt rund 1 W, die Betriebstemperatur reicht von -40 bis 85 °C, und der steckbare Baustein ist im laufenden System wechselbar.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s |
| Transceiver Typ: | ZX |
| Fasertyp: | Singlemode (SMF) |
| Faseranzahl: | 2 |
| Anschlusstyp: | Dual LC/PC |
| Wellenlänge: | 1550 nm |
| Reichweite: | ca. 70 km (21 dB Linkbudget) |
| Anwendung: | Weitverkehrsnetz (Langstrecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -40 bis 85 °C |
| Standard: | 1000BASE-ZX |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Für welche Cisco-Switches ist der GLC-ZX-SM-RGD freigegeben? | Er zielt auf ruggedisierte Plattformen wie Cisco Catalyst IE3400, IE-4000 und IE-5000 unter IOS-XE. Die genaue Portfreigabe entnehmen Sie der Cisco TMG-Kompatibilitätsmatrix. |
| Wie unterscheidet sich der GLC-ZX-SM-RGD vom kommerziellen GLC-ZX-SMD? | Beide teilen 1550 nm, 70 km und 21 dB Linkbudget, doch das RGD-Modell hält -40 bis 85 °C aus statt nur -5 bis 85 °C. Für Schaltschränke im Freien ist die Rugged-Version Pflicht. |
| Welche Faser und welchen Stecker benötigt der GLC-ZX-SM-RGD? | Er arbeitet über zwei Singlemode-Adern (G.652) mit LC-Duplex-Anschluss. Multimode-Faser ist nicht vorgesehen; die 70 km sind ausschließlich auf Singlemode spezifiziert. |
| Wann muss ich ein Inline-Dämpfungsglied einsetzen? | Auf Strecken deutlich unter der Maximalreichweite kann der 1550-nm-Sender den Empfänger übersteuern und ein Dämpfungsglied von etwa 5 bis 10 dB nötig machen. Die DOM-Empfangsleistung verrät, ob der Pegel korrigiert werden muss. |
| Liefert das Rugged-Modul vollständige DOM-Diagnose? | Ja, Temperatur, Spannung, Bias und optische Pegel stehen nach SFF-8472 am Host bereit. Auf 70-km-Verbindungen hilft das, Dämpfungsreserven früh zu erkennen. |
| Darf ich den GLC-ZX-SM-RGD mit einem GLC-ZX-SMD auf der Gegenseite koppeln? | Ja, beide sind optisch identisch und interoperieren bei 1550 nm über 1000BASE-ZX problemlos. Nur der Temperaturbereich unterscheidet die Modelle, nicht die optische Schnittstelle. |
| Benötigt der GLC-ZX-SM-RGD Vorwärtsfehlerkorrektur? | Nein, 1000BASE-ZX kommt bei 1 Gbit/s ohne Host-FEC aus. Das 21-dB-Budget deckt die 70 km eigenständig ab. |
