Beschreibung

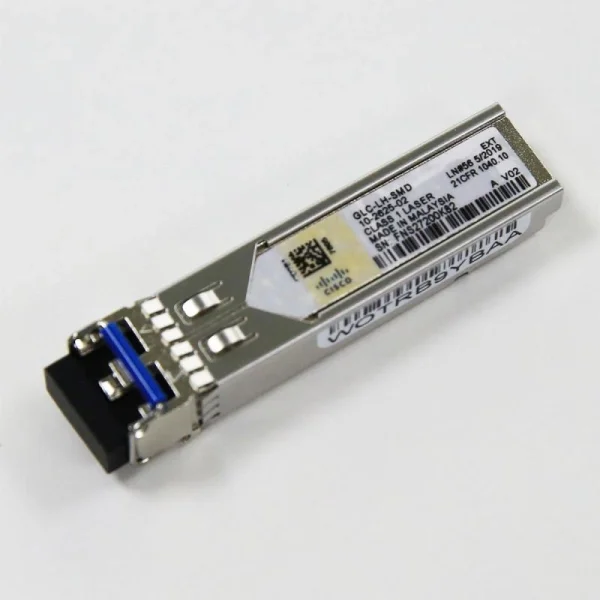

Der Cisco GLC-LH-SMD verbindet Gigabit-Ethernet-Ports über mittlere Distanzen und sitzt typischerweise in Uplinks von Cisco Catalyst 9500, Catalyst 2960-X oder in ISR-Routern, die Standorte innerhalb eines Geländes zusammenführen. Die 1000BASE-LX/LH-Optik überbrückt die Strecke zwischen Gebäuden und Verteilern, für die Multimode-Verkabelung zu kurz greift.
Bei 1310 nm erreicht ein Duplex-LC-Faserpaar 10 km über Standard-Singlemode nach G.652; auf vorhandenen Multimode-Trunks sind mit einem Mode-Conditioning-Patchkabel noch 550 m möglich. Dieses Kabel versetzt den Lichtstrahl aus der Fasermitte und verhindert die Modenstreuung, die 1310-nm-Laser auf Mehrmodenfasern sonst stört. Für kurze Wege im Haus bleibt der GLC-SX-MMD die günstigere Wahl, während der GLC-EX-SMD dieselbe Schnittstelle bis 40 km streckt.
Über die digitale Diagnose nach DOM liest das Betriebssystem Sendeleistung, Empfangspegel, Lasertemperatur und Vorspannung in Echtzeit aus, was die Wartung verteilter Verbindungen spürbar vereinfacht. Die Leistungsaufnahme bleibt unter 1 Watt, und der erweiterte Betriebstemperaturbereich von -5 bis 85 °C deckt auch warme oder ungekühlte Technikräume ab. Der Transceiver ist im laufenden Betrieb steckbar und benötigt für den Wechsel keinen Neustart.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s |
| Transceiver Typ: | LH |
| Fasertyp: | Singlemode (G.652) / Multimode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Dual LC/PC |
| Wellenlänge: | 1310 nm |
| Reichweite: | 10 km (SMF) / 550 m (MMF mit MCP) |
| Anwendung: | Campus-/Metro-Netz (mittlere Reichweite) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -5 bis 85 °C |
| Standard: | IEEE 802.3z 1000BASE-LX/LH |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Für welche Cisco-Geräte eignet sich der GLC-LH-SMD? | Er passt in die 1-Gigabit-SFP-Ports von Catalyst-Switches wie 9300, 9500 und 3850 sowie in ISR- und ASR-Router unter IOS-XE. Welche Kombination je Software-Release freigegeben ist, zeigt die Cisco Optics-to-Device Compatibility Matrix (TMG). |
| Wie weit überträgt der GLC-LH-SMD auf Singlemode und Multimode? | Auf Standard-Singlemode nach G.652 erreicht er 10 km, auf Multimode mit Mode-Conditioning-Patchkabel bis zu 550 m. Ohne dieses Spezialkabel läuft er auf Mehrmodenfasern nicht zuverlässig, weil der zentrale Lichteinfall Modensprünge erzeugt. |
| Wozu dient das Mode-Conditioning-Patchkabel beim GLC-LH-SMD? | Es koppelt das 1310-nm-Licht versetzt in den Faserkern ein und unterdrückt so die Differential Mode Delay auf alten Multimode-Trunks. Nur damit sind die genannten 550 m über Mehrmodenfaser stabil erreichbar, auf reinem Singlemode ist es überflüssig. |
| Soll ich den GLC-LH-SMD oder ein anderes Modell nehmen? | Für Wege bis rund 1 km über preiswerte Mehrmodenfaser genügt der GLC-SX-MMD, für 40 km über Singlemode ist der GLC-EX-SMD gedacht. Der GLC-LH-SMD trifft mit 10 km genau den Bereich zwischen Gebäude- und Standortverbindung. |
| Liefert der GLC-LH-SMD digitale Betriebswerte? | Ja, über DOM stehen Sende- und Empfangsleistung, Lasertemperatur und Vorspannung laufend im Betriebssystem bereit. Gerade auf einer 10-km-Strecke hilft der Empfangspegel, eine schleichende Dämpfung durch Spleiße oder Steckverbinder früh zu erkennen. |
| Erkennt IOS-XE den GLC-LH-SMD automatisch? | Ja, die originale Cisco-Kennung im EEPROM wird ohne Zusatzbefehl akzeptiert, sodass Port und DOM sofort funktionieren. Nicht codierte Drittanbieter-Optik schaltet der Switch per Errdisable ab, solange service unsupported-transceiver nicht gesetzt ist. |
| Kann ich den GLC-LH-SMD auch für sehr kurze Strecken nutzen? | Grundsätzlich ja, doch auf wenigen hundert Metern kann der starke Sendepegel den Empfänger übersteuern. Ein kleines Inline-Dämpfungsglied bringt den Pegel dann in den zulässigen Bereich und schützt vor Bitfehlern. |
