Beschreibung

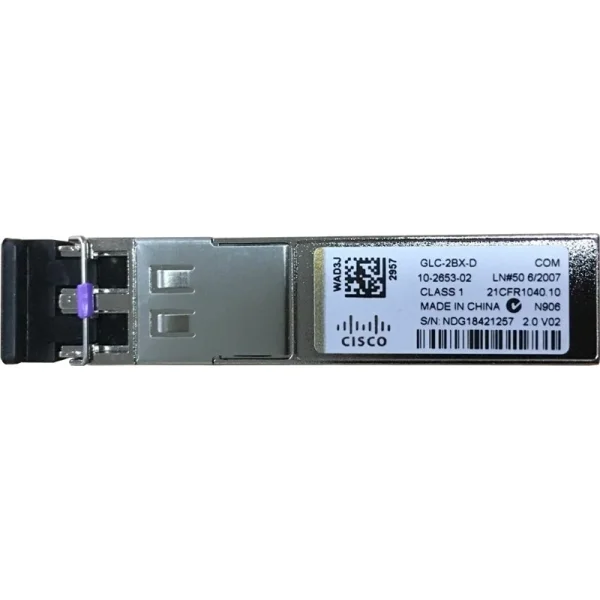

Zwei eigenständige BiDi-Strecken aus einem Steckplatz — dafür ist der Cisco GLC-2BX-D gebaut. Das kompakte CSFP-Format packt zwei 1000BASE-BX10-D-Kanäle in die Grundfläche eines gewöhnlichen SFP und passt in CSFP-fähige Ports von Cisco Catalyst-Aggregationsswitches, wo Steckplätze knapp sind.
Jeder der beiden Kanäle sendet auf 1490 nm, empfängt auf 1310 nm und nutzt eine eigene Einzelader bis 10 km; zusammen belegen sie zwei Fasern über zwei LC-Buchsen. Am Gegenende steht je ein GLC-BX-U je Kanal. Wo ein Standardpaar aus GLC-BX-D und GLC-BX-U nur einen Link je Port liefert, halbiert die Doppeloptik den Bedarf an Einschüben — ideal für dicht gepackte FTTx-Knoten.
Die Diagnose läuft je Kanal getrennt: Über DOM liest die Plattform Temperatur, Bias sowie Sende- und Empfangspegel beider Strecken aus und macht deren Linkbudget einzeln sichtbar. Die Aufnahme des Doppelbausteins bleibt unter 1,5 W, und er arbeitet von 0 bis 70 °C. Als hot-swap-fähige Einheit lässt er sich unterbrechungsfrei ziehen und stecken.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s |
| Transceiver Typ: | BX |
| Fasertyp: | Singlemode (SMF, G.652, Single-Strand) |
| Faseranzahl: | 1 |
| Anschlusstyp: | Single LC/PC (Single-Fiber BiDi) |
| Wellenlänge: | Tx 1490 nm / Rx 1310 nm |
| Reichweite: | 10 km |
| Anwendung: | Campus-/Metro-Netz (mittlere Reichweite) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | 2-Kanal 1000BASE-BX10-D |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Was bedeutet '2-Kanal' beim GLC-2BX-D genau? | Der CSFP-Baustein enthält zwei komplette 1000BASE-BX10-D-BiDi-Kanäle, die je eine eigene Einzelfaser bedienen. Dadurch entstehen aus einem Steckplatz zwei unabhängige Gigabit-Verbindungen. |
| Wie viele Fasern und welche Anschlüsse benötigt der Doppel-SFP? | Er nutzt zwei Singlemode-Adern über zwei LC-Buchsen, also eine Faser je Kanal. Jede Ader trägt bidirektional 1490 nm sendend und 1310 nm empfangend. |
| Welches Gegenstück gehört an die ferne Seite? | An jedes der beiden Enden gehört ein Upstream-Typ wie der GLC-BX-U mit vertauschten Wellenlängen. Da beide Kanäle Downstream sind, brauchen Sie zwei U-Optiken pro Doppel-SFP. |
| Unterstützt jeder Kanal eigene DOM-Werte? | Ja, die digitale Diagnose meldet Temperatur, Bias sowie Tx- und Rx-Leistung für beide Kanäle getrennt. So lokalisieren Sie eine schwache Strecke, ohne die zweite zu stören. |
| Passt der GLC-2BX-D in jeden SFP-Port? | Nein, er benötigt einen CSFP-fähigen Port, der die Doppelkanal-Belegung elektrisch unterstützt. Die Freigabe je Plattform prüfen Sie in der Cisco Optics-to-Device Compatibility Matrix (TMG). |
| Worin unterscheidet sich der GLC-2BX-D vom GLC-2BX-D-I? | Beide sind funktional gleich, doch die -I-Ausführung deckt -40 bis 85 °C ab, während dieser Typ für 0 bis 70 °C spezifiziert ist. Für klimatisierte Verteiler genügt die kommerzielle Variante. |
