Beschreibung

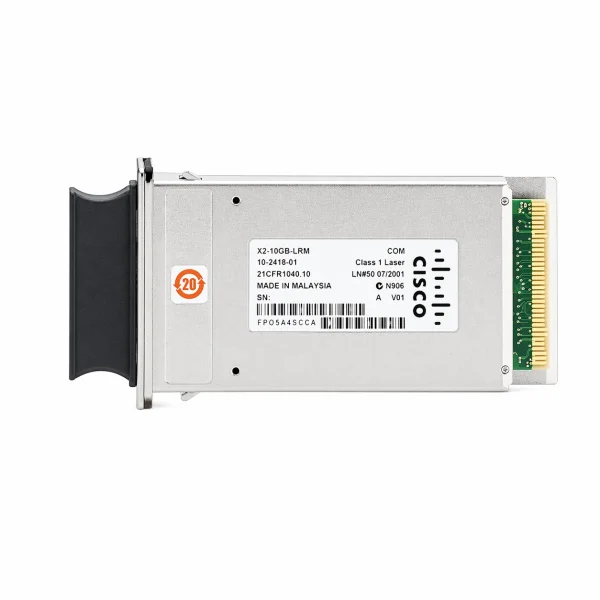

Der Cisco X2-10GB-LRM ist ein 10GBASE-LRM-Transceiver nach IEEE 802.3aq, der 10-Gigabit-Ethernet bei 1310 nm über installierte Multimode-Verkabelung transportiert. Cisco hat ihn für die X2-Steckplätze von IOS-Systemen wie dem Catalyst 6500-E und dem Catalyst 4500-E vorgesehen, um vorhandene Gebäude- und Etagenverkabelung ohne Neuverlegung auf 10 Gbit/s zu heben.
Ein integrierter elektronischer Entzerrer kompensiert die Modendispersion, sodass der Baustein bis 220 m über FDDI-Grade- oder OM1-Strecken und zusätzlich 300 m über Singlemode erreicht und dabei kein Mode-Conditioning-Patchkabel benötigt. Wo die Trasse auf modernem OM3 oder OM4 verläuft, ist der X2-10GB-SR die günstigere Alternative; für Altbestand aus 62,5-µm-Faser spielt hingegen der LRM seine Stärke aus.
Die digitale Diagnose nach DDM überträgt Temperatur, Versorgungsspannung, Laserstrom sowie Sende- und Empfangsleistung und macht das Linkbudget jederzeit auslesbar. Mit bis zu 4 W bleibt die Leistungsaufnahme moderat, der Transceiver arbeitet von 0 bis 70 °C und ist als steckbares X2-Element im laufenden Betrieb wechselbar. Als Vorläufer des SFP+ gehört X2 einer älteren Modulreihe an.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | X2 |
| Geschwindigkeit: | 10 Gbit/s |
| Transceiver Typ: | LRM |
| Fasertyp: | Multimode und Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Dual SC/PC |
| Wellenlänge: | 1310 nm |
| Reichweite: | 220 m MMF / 300 m SMF |
| Anwendung: | Rechenzentrum (Kurzstrecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | IEEE 802.3aq 10GBASE-LRM |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Wofür ist der X2-10GB-LRM optimiert? | Er bringt 10-Gigabit-Ethernet über installierte FDDI-Grade- und OM1-Multimode-Verkabelung, wie sie in älteren Gebäuden verlegt ist. Eine elektronische Entzerrung gleicht die Modendispersion aus, sodass bis zu 220 m ohne Neuverlegung möglich sind. |
| Welche Reichweite erzielt der LRM auf welcher Faser? | Über FDDI-Grade- und OM1-Multimode sind bis zu 220 m möglich, über Singlemode-Faser rund 300 m. Auf modernem OM3/OM4 fällt die Reichweite geringer aus als bei einem SR, weshalb LRM primär dem Altbestand dient. |
| Brauche ich für den X2-10GB-LRM ein Mode-Conditioning-Patchkabel? | Nein, die integrierte elektronische Entzerrung macht die früher üblichen Mode-Conditioning-Kabel überflüssig. Sie stecken den Baustein direkt an die vorhandene Duplex-SC-Verkabelung. |
| Wann sollte ich SR oder LX4 statt LRM wählen? | Auf strukturiertem OM3/OM4 ist der X2-10GB-SR günstiger; der X2-10GB-LX4 löst dieselbe Altfaser-Aufgabe über WWDM. Der LRM ist die modernere Ein-Wellenlängen-Lösung für 62,5-µm-Bestand und benötigt keine Patchkabel-Sonderlösung. |
| Unterstützt der X2-10GB-LRM DDM? | Ja, er meldet Temperatur, Spannung, Laserstrom sowie Sende- und Empfangspegel an den Host. So lässt sich das Linkbudget auf gealterten Fasern laufend kontrollieren. |
| In welche Cisco-Plattformen passt der LRM? | Vorgesehen ist er für die X2-Ports von IOS-Switches wie Catalyst 6500-E, 4500-E, 3560-E und 3750-E. Die Freigabe je Linecard und IOS-Version prüfen Sie in der Cisco Optics-to-Device Compatibility Matrix (TMG). |
