Beschreibung

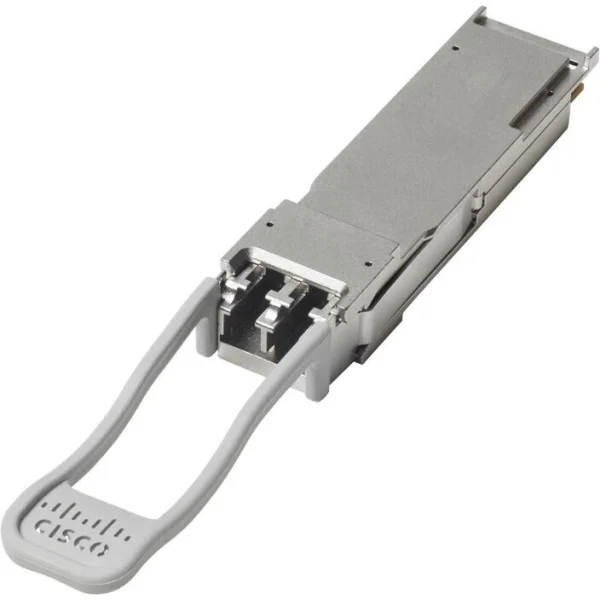

Der QSFP-40G-SR-BD bringt 40-Gigabit-Ethernet nach dem BiDi-Verfahren auf ein einziges Duplex-LC-Multimode-Paar und richtet sich an Betreiber, die von 10GbE auf 40GbE migrieren möchten. An einem Cisco Nexus 9300 oder einem Nexus 3164Q nutzt er die vorhandene Zweifaser-Verkabelung weiter, statt neue MPO-Trunks zu verlangen.
Statt vier Fasern parallel zu belegen, sendet und empfängt jede Seite über zwei Wellenlängenbänder um 832 bis 918 nm, die sich auf derselben Faser bidirektional kreuzen; beide Enden einer Strecke sind dabei baugleich. Gegenüber dem QSFP-40G-SR4-S halbiert das den Faserbedarf und macht teure MPO-Trunks überflüssig. Wo die 150 m nicht genügen, führt der QSFP-40G-LR4 dieselbe Verbindung über Singlemode bis 10 km.
Fortlaufendes DOM überwacht Pegel, Temperatur und Laserbias und meldet Grenzwerte an das Betriebssystem. Der Transceiver zieht rund 3,5 W und arbeitet von 10 bis 70 °C, also mit etwas höherer Mindesttemperatur als seine SR4- und LR4-Geschwister; als Hot-Plug-Optik lässt er sich im Betrieb wechseln.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | QSFP+ |
| Geschwindigkeit: | 40 Gbit/s |
| Transceiver Typ: | SR |
| Fasertyp: | Multimode (OM3/OM4/OM5), Duplex |
| Faseranzahl: | 2 |
| Anschlusstyp: | Duplex LC |
| Wellenlänge: | 832-918 nm |
| Reichweite: | 100 m (OM3) / 150 m (OM4/OM5) |
| Anwendung: | Rechenzentrum (Kurzstrecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 10 bis 70 °C |
| Standard: | 40GBASE-SR-BiDi (40G BiDi) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Auf welchen Cisco-Plattformen läuft der QSFP-40G-SR-BD? | Er ist für die QSFP+-Ports von Nexus-3000-, Nexus-9000- und Catalyst-Systemen unter NX-OS beziehungsweise IOS-XE freigegeben. Die genaue Freigabe je Gerät und Release entnehmen Sie der Cisco Optics-to-Device-Matrix (TMG). |
| Warum kommt der SR-BD mit nur zwei Fasern aus? | Das BiDi-Verfahren überträgt je Richtung zwei 20-Gbit/s-Bänder gleichzeitig über dieselbe Faser, sodass ein Duplex-LC-Paar genügt. So laufen 40GbE über exakt die Zweifaser-Verkabelung, die zuvor schon 10GbE getragen hat. |
| Muss auf der Gegenseite ebenfalls ein SR-BD stecken? | Ja, beide Enden einer Strecke müssen baugleiche SR-BiDi-Optiken sein, da die Wellenlängenbänder spiegelbildlich zueinander arbeiten. Ein SR4-S oder eine andere 40GbE-Optik lässt sich nicht als Gegenstelle koppeln. |
| Welche Reichweite erreicht der SR-BD je Fasertyp? | Über OM3 sind 100 m möglich, über OM4 oder OM5 bis zu 150 m – identisch zum parallelen QSFP-40G-SR4-S. Damit deckt er dieselben Wege innerhalb einer Gebäudezeile ab, nur eben über zwei statt acht Fasern. |
| Warum liegt die Mindesttemperatur des SR-BD bei 10 °C? | Das Cisco-Datenblatt gibt für den SR-BD einen Betriebsbereich von 10 bis 70 °C an, etwas enger als die 0 bis 70 °C der SR4- und LR4-Geschwister. In klimatisierten Technikräumen spielt das keine Rolle, an ungeregelten Randstandorten sollten Sie es jedoch einplanen. |
| SR-BD oder QSFP-40G-SR4-S – wann wähle ich was? | Der SR-BD ist ideal, wenn Sie bestehende Duplex-LC-Strecken für 40GbE weiternutzen und Fasern sparen wollen. Der SR4-S bleibt sinnvoll, wo bereits MPO-Trunks liegen oder maximale Plattformabdeckung gefragt ist. |
