Beschreibung

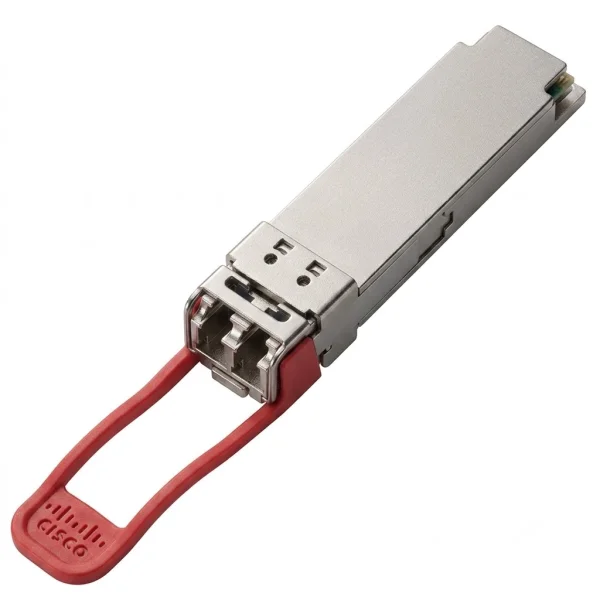

Der Cisco QSFP-100G-ER4 bringt 100-Gigabit-Ethernet auf Metro-Distanzen, ohne dass eine kohärente Strecke erforderlich wird. Als 100GBASE-ER4-Lite-Ausführung kombiniert der Transceiver vier LAN-WDM-Wellenlängen um 1310 nm zu je 25 Gbit/s auf einem einzigen Singlemode-Paar mit Duplex-LC. In den QSFP28-Uplinks von Cisco Nexus 9300-FX und Catalyst 9500 verbindet er entfernte Standorte über bis zu 40 km.
Die volle Reichweite von 40 km schaltet der Baustein erst frei, wenn am Host-Port RS-FEC nach Clause 91 aktiv ist; ohne diese Fehlerkorrektur bleiben rund 30 km nutzbar. Damit schließt er die Lücke zwischen dem 10-km-Modell Cisco QSFP-100G-LR4-S und den reichweitenstärkeren 80-km-Optiken: Für kurze Verbindungen innerhalb eines Standorts genügt der günstigere LR4-S, während der ER4 Metro-Ringe bis 40 km ohne Verstärker bedient. Beide nutzen dasselbe LAN-WDM-Raster, was eine spätere Umrüstung erleichtert.
Die digitale Diagnoseschnittstelle (DOM/DDM) meldet fortlaufend Temperatur, Betriebsspannung, Laserstrom sowie Sende- und Empfangspegel und macht das Linkbudget der Strecke transparent. Im Betrieb nimmt der Transceiver typisch 4,5 W auf und arbeitet von 0 bis 70 °C. Er ist im laufenden Betrieb steckbar (Hot-Plug) und wird von Cisco IOS-XE und NX-OS ohne Zusatzbefehl erkannt, sofern es sich um eine originale Cisco-Optik handelt.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | QSFP28 |
| Geschwindigkeit: | 100 Gbit/s (4×25G) |
| Transceiver Typ: | ER4 (4× LAN-WDM) |
| Fasertyp: | Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Duplex LC |
| Wellenlänge: | 4× LAN-WDM (~1310 nm) |
| Reichweite: | bis 40 km (mit FEC) / 30 km (ohne FEC) |
| Anwendung: | Metro-/ER-Netz |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | 100GBASE-ER4 |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Auf welchen Cisco-Plattformen lässt sich der QSFP-100G-ER4 einsetzen? | Der Transceiver ist für die 100-Gigabit-QSFP28-Ports von Cisco Nexus 9000 – etwa Nexus 9300-FX – sowie Catalyst 9500 unter NX-OS beziehungsweise IOS-XE vorgesehen. Die genaue Freigabe je Plattform und Software-Release prüfen Sie in der Cisco Optics-to-Device Compatibility Matrix (TMG). |
| Erkennt Cisco IOS-XE oder NX-OS den Transceiver ohne zusätzlichen Befehl? | Cisco-Optik trägt eine Kennung im EEPROM und wird automatisch mit voller DOM- und CLI-Unterstützung erkannt. Fremdoptik löst dagegen die Meldung %PHY-4-UNSUPPORTED_TRANSCEIVER aus und benötigt service unsupported-transceiver sowie no errdisable detect cause gbic-invalid, was auf Catalyst 1000 nicht möglich ist. |
| Warum ist für die volle Reichweite von 40 km FEC nötig? | Die 40 km erreicht der QSFP-100G-ER4 nur mit RS-FEC nach Clause 91 am Host-Port, da die Fehlerkorrektur das knappe Linkbudget der ER4-Lite-Optik ausgleicht. Ohne aktive FEC verkürzt sich die Distanz auf etwa 30 km, was für kürzere Metro-Verbindungen weiterhin ausreicht. |
| Welcher Fasertyp und welche maximale Distanz gelten? | Der QSFP-100G-ER4 überträgt ausschließlich über Singlemode nach G.652 mit einem Duplex-LC-Paar und überbrückt so bis zu 40 km. Für kurze Multimode-Strecken im Rechenzentrum ist er nicht ausgelegt – dort passt ein Typ wie der QSFP-100G-SR4-S mit MPO-Anschluss. |
| Wann ist der QSFP-100G-LR4-S die passendere Wahl? | Für Verbindungen bis 10 km genügt der günstigere QSFP-100G-LR4-S, der ohne FEC auskommt und dieselben LAN-WDM-Wellenlängen nutzt. Erst wenn die Strecke bis 40 km reicht, spielt der ER4 mit seinem empfindlicheren Empfänger seine Stärke aus. |
| Unterstützt der QSFP-100G-ER4 digitales Monitoring per DOM/DDM? | Ja, der Transceiver meldet fortlaufend Temperatur, Betriebsspannung, Laserstrom sowie Sende- und Empfangsleistung. Damit überwachen Sie das optische Linkbudget der 40-km-Strecke und erkennen eine drohende Degradation, bevor der Link ausfällt. |
| Welcher Steckverbinder und welche Verkabelung werden benötigt? | Der QSFP-100G-ER4 nutzt einen Duplex-LC-Anschluss und damit ein gewöhnliches Singlemode-Patchkabel mit zwei Fasern; ein MPO-Trunk wie bei PSM4-Optiken entfällt. Achten Sie auf saubere, verlustarme LC-Steckflächen, weil das Linkbudget über 40 km nur wenig Reserve bietet. |
