Beschreibung

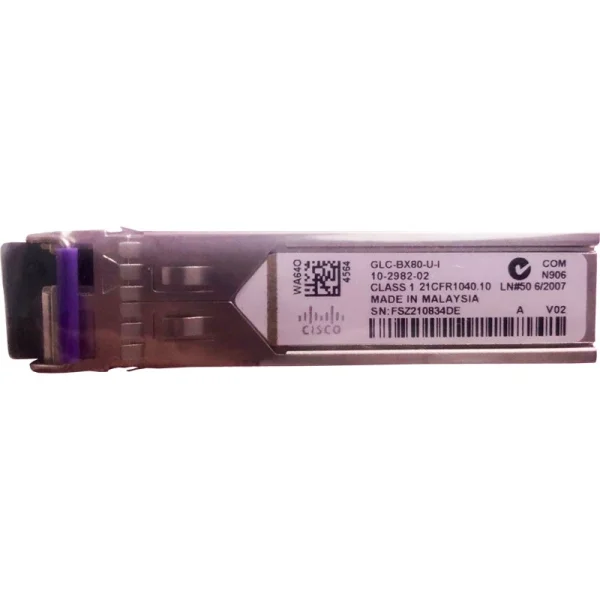

Der Cisco GLC-BX80-U-I ist ein Gigabit-BiDi-Transceiver im SFP-Format, der eine 1000BASE-BX-Verbindung über eine einzige Singlemode-Faser bis 80 km aufbaut. Als Upstream-Seite gehört er in Zugangsknoten oder abgesetzte Standorte, die per Punkt-zu-Punkt-Strecke an einen Aggregationspunkt angebunden sind. Betrieben wird er unter anderem in Cisco Catalyst der Serie IE9300 sowie in Catalyst 9300 mit passenden 1-Gigabit-Ports; die Freigabe je Plattform und IOS-XE-Release bestätigt die Cisco Optics-to-Device-Kompatibilitätsmatrix (TMG).
Kern der Technik ist die Wellenlängentrennung: Die Sendeseite arbeitet bei 1490 nm, die Empfangsseite bei 1570 nm, sodass Hin- und Rückkanal auf einer Ader Platz finden. Das Gegenstück ist zwingend der GLC-BX80-D-I mit gespiegeltem Farbplan; zwei -U-Einheiten koppeln nie. Wer nur bis 40 km überbrücken muss, greift zum günstigeren GLC-BX40-Pendant, während der BX80 dann sinnvoll ist, wenn das Linkbudget die vollen 80 km verlangt.
Zur Diagnose liefert der Transceiver DOM-Werte nach SFF-8472 – Temperatur, Versorgungsspannung sowie Sende- und Empfangspegel lassen sich direkt in der CLI auslesen. Die Leistungsaufnahme bleibt unter 1 W je Port. Der Baustein ist im laufenden Betrieb steckbar und arbeitet dank Industrieausführung von -40 bis 85 °C, was ihn auch für ungekühlte Verteiler und Außengehäuse qualifiziert.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s |
| Transceiver Typ: | BiDi |
| Fasertyp: | Singlemode (SMF, G.652, Single-Strand) |
| Faseranzahl: | 1 |
| Anschlusstyp: | Single LC/PC (Single-Fiber BiDi) |
| Wellenlänge: | Tx 1490 nm / Rx 1570 nm |
| Reichweite: | 80 km |
| Anwendung: | Weitverkehrsnetz (Langstrecke) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | -40 bis 85 °C |
| Standard: | 1000BASE-BX80-U |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Mit welchem Gegenstück muss der GLC-BX80-U-I gepaart werden? | Er arbeitet ausschließlich mit dem GLC-BX80-D-I, das auf 1570 nm sendet und 1490 nm empfängt. Zwei Upstream-Einheiten an beiden Faserenden ergeben keinen Link, da beide auf derselben Wellenlänge senden würden. |
| Reicht für 80 km eine gewöhnliche Singlemode-Faser? | Ja, der Transceiver ist für Standard-Singlemode nach ITU-T G.652 ausgelegt und nutzt davon nur eine einzige Ader. Entscheidend ist ein sauberes Linkbudget, denn über 80 km summieren sich Faserdämpfung und Steckerverluste spürbar. |
| An welchen Cisco-Plattformen läuft der GLC-BX80-U-I? | Cisco führt ihn für 1-Gigabit-SFP-Steckplätze etwa in Catalyst-IE- und Catalyst-9000-Switches unter IOS-XE. Die genaue Freigabe je Modell und Release sollten Sie in der Cisco Optics-to-Device-Kompatibilitätsmatrix (TMG) gegenprüfen, da nicht jeder Port BiDi-Optik unterstützt. |
| Unterstützt der GLC-BX80-U-I DOM/DDM? | Ja, digitale Diagnose nach SFF-8472 meldet Temperatur, Versorgungsspannung sowie Sende- und Empfangspegel. Gerade auf einer 80-km-Strecke lässt sich damit die Empfangsleistung überwachen und ein schleichender Dämpfungsanstieg früh erkennen. |
| Erkennt Cisco IOS diesen Transceiver ohne Sonderbefehl? | Ein originaler Cisco-Baustein trägt die passende Kennung im EEPROM und wird von IOS/IOS-XE automatisch akzeptiert. Fremdoptik ohne gültige Kodierung landet dagegen im Zustand errdisabled, solange unter IOS-XE nicht service unsupported-transceiver gesetzt ist. |
| Worin unterscheidet sich der GLC-BX80-U-I vom GLC-BX40-U-I? | Beide sind Gigabit-BiDi-Upstream-Optiken, doch der BX40 überbrückt 40 km, der BX80 bis 80 km bei höherem Sendepegel und Preis. Für kürzere Strecken ist der BX40 wirtschaftlicher, während der BX80 nur bei tatsächlich langen Trassen nötig ist. |
