Beschreibung

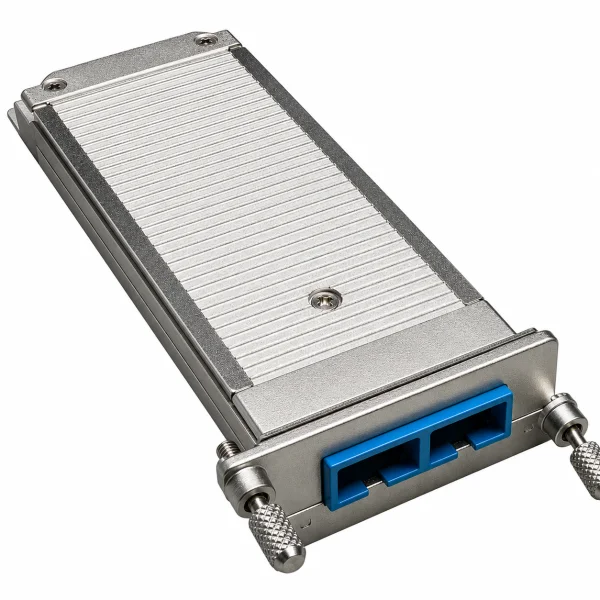

Der Cisco DWDM-XENPAK-38.98 bringt eine 10-Gigabit-Ethernet-Wellenlänge auf den festen ITU-Kanal C48 und ist für Transport- und Carrier-Netze gedacht, in denen mehrere Kanäle über eine gemeinsame Faserstrecke laufen. Klassischer Einsatzort ist die 10-Gigabit-Linecard WS-X6704-10GE im Cisco Catalyst 6500 sowie in den Routern der Cisco-7600-Serie.
Der Baustein sendet direktmoduliert bei 1538,98 nm und ist damit nicht mit einer anderen Kanalfarbe kombinierbar; Sender und Empfänger müssen denselben Kanal am DWDM-Mux oder OADM belegen. Wer statt XENPAK-Steckplätzen X2-Linecards betreibt, greift zum wellenlängengleichen Cisco DWDM-X2-38.98; für eine plattformübergreifende Ersatzoptik über alle Kanäle ist der durchstimmbare Cisco DWDM-SFP10G-C der Migrationspfad. Mit rund 29 dB Linkbudget deckt er 80 km G.652-Faser ohne Zwischenverstärkung ab.
Per DOM überwacht der Host in Echtzeit Temperatur, Sende- und Empfangsleistung, Laser-Bias sowie die Versorgungsspannung. Die Optik nimmt rund 4 Watt auf, arbeitet von 0 bis 70 °C und bleibt als steckbarer XENPAK-Transceiver im laufenden Betrieb wechselbar.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | XENPAK |
| Geschwindigkeit: | 10 Gbit/s (10 Gigabit Ethernet) |
| Transceiver Typ: | DWDM-Festkanal |
| Fasertyp: | Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | SC |
| Wellenlänge: | 1538,98 nm (≈194,80 THz, ITU 100-GHz-Raster) |
| Reichweite: | 80 km |
| Anwendung: | Carrier-/Transportnetz (DWDM / kohärent) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | 10GBASE-DWDM (ITU 100-GHz-Raster) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Auf welchen Cisco-Plattformen läuft der DWDM-XENPAK-38.98? | Der Transceiver passt in XENPAK-Steckplätze, etwa die Linecard WS-X6704-10GE im Catalyst 6500 und in der Cisco-7600-Serie sowie den Catalyst 3750 Gbit/s-16TD. Prüfen Sie die konkrete Freigabe je Karte und IOS-Version in der Cisco-Kompatibilitätsmatrix. |
| Brauche ich für Kanal C48 einen DWDM-Multiplexer? | Ja, die feste Wellenlänge 1538,98 nm muss am Mux oder OADM auf dem passenden C48-Port aufliegen. Erst der Multiplexer bündelt mehrere Kanalfarben verlustarm auf ein gemeinsames Faserpaar. |
| Erreicht der Transceiver die 80 km ohne Verstärker? | Mit etwa +5 dBm Sendeleistung und rund -24 dBm Empfindlichkeit stehen ca. 29 dB Budget bereit, genug für 80 km auf sauberer G.652-Faser. Auf längeren oder dämpfungsstärkeren Trassen sind ein Zwischenverstärker oder eine Dispersionskompensation einzuplanen. |
| Arbeitet der DWDM-XENPAK-38.98 kohärent? | Nein, es handelt sich um einen direktmodulierten Festkanal mit Direktempfang (On-Off-Keying). Kohärente Verfahren wie 400ZR nutzen andere Formfaktoren und sind mit dieser 10-Gigabit-Wellenlänge nicht kompatibel. |
| Kann ich ihn gegen einen anderen DWDM-Kanal tauschen? | Nein, Kanal C48 ist dauerhaft auf 1538,98 nm eingestellt und nur mit einem farbgleichen Gegenmodul betreibbar. Beide Streckenenden und der zugehörige Mux-Port müssen exakt dieselbe ITU-Wellenlänge führen. |
| Welchen Anschluss und welche Patchkabel benötigt der Transceiver? | Er nutzt einen Duplex-SC-Anschluss auf zwei Singlemode-Fasern; APC-geschliffene Stecker sind nicht zulässig. Für den Übergang auf LC-Verteiler genügt ein SC-auf-LC-Patchkabel in OS2-Qualität. |
