Beschreibung

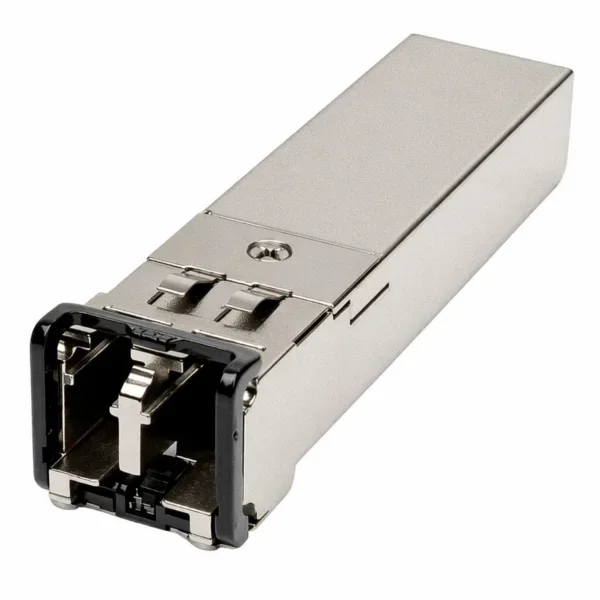

Der Cisco DWDM-SFP-3112 ist ein farbiger 1000BASE-DWDM-Transceiver im SFP-Formfaktor, der ein Gigabit-Ethernet- oder Fibre-Channel-Signal auf dem ITU-Kanal 58 bei 1531,12 nm in ein Wellenlängenmultiplex-Netz einspeist. Seinen Platz findet er in Aggregations- und Edge-Systemen wie dem Cisco Catalyst 9300 oder dem ASR 920.
Weil die Wellenlänge fest verdrahtet ist, gehört der Sender genau auf den Kanal-58-Port des passiven Mux beziehungsweise OADM; Nachbarkanäle liegen nur 100 GHz auseinander und sind nicht gegeneinander austauschbar. Bei fester Kanalzuordnung ist dieser Festtyp günstiger als das durchstimmbare Cisco DWDM-SFP10G-C-S, dessen Tunable-Funktion sich erst bei vielen zu bevorratenden Kanälen rechnet. Übertragen wird direktdetektierend über ein Linkbudget von rund 28 dB, nicht kohärent.
Eine optische DOM-Auswertung stellt der Transceiver nicht bereit, weshalb das Monitoring am Host-Port oder im Linesystem erfolgt. Die Leistungsaufnahme bleibt unter 1 Watt, die Betriebstemperatur reicht von 0 bis 70 °C, und der Baustein ist im laufenden System steckbar.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP |
| Geschwindigkeit: | 1 Gbit/s (1000BASE-DWDM) |
| Transceiver Typ: | DWDM-Festkanal |
| Fasertyp: | Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Duplex LC |
| Wellenlänge: | 1531,12 nm (ITU-Kanal 58, ≈195,80 THz, 100-GHz-Raster) |
| Reichweite: | 80 km |
| Anwendung: | Carrier-/Transportnetz (DWDM / kohärent) |
| DOM Unterstützung: | Nein |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | IEEE 802.3z 1000BASE-X (DWDM, 100-GHz-Raster) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Auf welchem ITU-Kanal sendet der DWDM-SFP-3112? | Er ist fest auf Kanal 58 im 100-GHz-Raster bei 1531,12 nm (rund 195,80 THz) eingestellt. Das Farbmuster muss zum passenden Port Ihres Mux oder OADM passen, da es sich nicht umstimmen lässt. |
| Unterstützt der Transceiver eine optische DOM-Diagnose? | Nein, dieser 1-Gbit/s-DWDM-Transceiver liefert keine digitalen Diagnosewerte nach SFF-8472. Tx- und Rx-Pegel überwachen Sie stattdessen am Host-Port oder im DWDM-Linesystem. |
| Mit welchen Cisco-Plattformen arbeitet der Transceiver zusammen? | Er passt in Gigabit-SFP-Ports von Catalyst-, ME- und ASR-Serien unter IOS beziehungsweise IOS-XE. Die konkrete Freigabe je Plattform und Release prüfen Sie in der Cisco TMG-Kompatibilitätsmatrix. |
| Welche Reichweite erreicht der DWDM-SFP-3112? | Cisco spezifiziert ein optisches Linkbudget von rund 28 dB; herstellerübergreifend werden damit typisch bis zu 80 km über G.652-Faser erreicht. Die reale Spanne hängt von Mux-Dämpfung, Spleißen und etwaigen Verstärkern ab. |
| Kann ich statt vieler Festkanäle einen durchstimmbaren Typ einsetzen? | Ja, der Cisco DWDM-SFP10G-C-S deckt als Tunable das gesamte C-Band ab, arbeitet aber mit 10 Gbit/s statt 1 Gbit/s. Für reine Gigabit-Dienste auf einem festen Kanal bleibt der DWDM-SFP-3112 die günstigere Wahl. |
| DWDM-SFP-3112: Welche Faser und welcher Stecker sind nötig? | Der Baustein nutzt zwei Singlemode-Fasern über einen Duplex-LC-Anschluss mit PC- oder UPC-Schliff. APC-Steckverbinder werden nicht unterstützt und würden die Rückflussdämpfung verschlechtern. |
| Lässt sich der Transceiver im laufenden Betrieb tauschen? | Ja, der SFP-Formfaktor ist hot-plug-fähig und kann ohne Neustart der Plattform gewechselt werden. So bleibt bei einem Kanaltausch der Rest des Systems in Betrieb. |
