Beschreibung

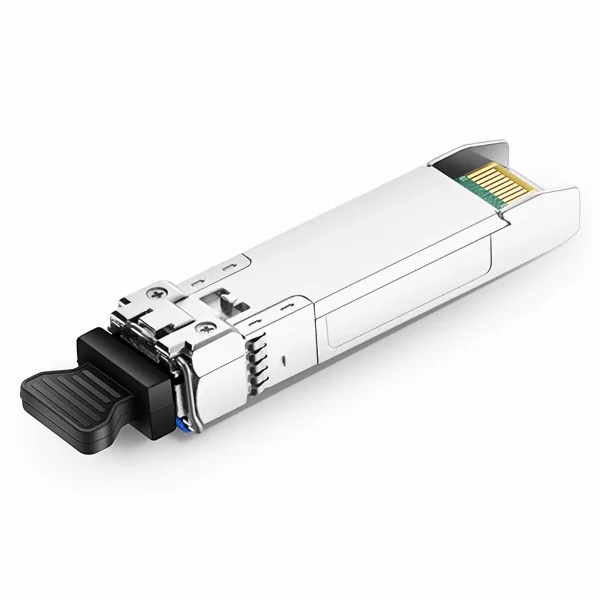

Der Cisco CWDM-SFP10G-1490 überträgt 10-Gigabit-Ethernet auf dem festen CWDM-Farbkanal 1491 nm und ist für Metro- und Zugangsnetze auf Singlemode-Faser ausgelegt. In SFP+-Ports von Cisco-Plattformen wie dem Catalyst 9500, dem Catalyst 9300 mit Uplink-Modul oder dem Nexus 9300 belegt er genau eine Wellenlänge des ITU-Rasters.
Der CWDM-Ansatz nutzt ein 20-nm-Kanalraster nach ITU-T G.694.2; erst ein externer passiver Mux führt bis zu acht Farben auf einer gemeinsamen Faser zusammen. Wo mehr Kanäle oder größere Reichweite gefragt sind, ist eine DWDM-Optik die Alternative, doch für acht Kanäle im Zugangsbereich bleibt CWDM die günstigere Wahl. Als Nachbarkanäle stehen der CWDM-SFP10G-1470 und der CWDM-SFP10G-1510 bereit, um dieselbe Strecke weiter zu füllen.
Per DOM liest der Host Sendeleistung, Empfangspegel, Laserstrom, Temperatur und Betriebsspannung in Echtzeit aus. Der Transceiver nimmt maximal rund 1 Watt auf (300 mA bei 3,3 V), arbeitet von 0 bis 70 °C und lässt sich als Hot-Plug-Baustein im laufenden Betrieb tauschen. Das Linkbudget reicht für bis zu 40 km ohne FEC.
Verwandte Produkte
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 1,70 kg |
| Artikelgewicht: | 1,50 kg |
| Formfaktor: | SFP+ |
| Geschwindigkeit: | 10 Gbit/s (10GBASE, 10,3125 Gbit/s) |
| Transceiver Typ: | CWDM-Festkanal (10G) |
| Fasertyp: | Singlemode |
| Faseranzahl: | 2 |
| Anschlusstyp: | Dual LC |
| Wellenlänge: | 1490 nm (CWDM-Raster) |
| Reichweite: | bis 40 km |
| Anwendung: | Metro-/Zugangsnetz (CWDM) |
| DOM Unterstützung: | Ja |
| Betriebstemperatur: | 0 bis 70 °C |
| Standard: | 10G CWDM (10 Gigabit Ethernet) |
Bewertungen
Es gibt noch keine Bewertungen.
FAQ
| Frage | Antwort |
|---|---|
| Auf welchen Cisco-Plattformen läuft der CWDM-SFP10G-1490? | Der Transceiver arbeitet in SFP+-Ports von Catalyst-Switches wie dem Catalyst 9500 und 9300 sowie in Nexus- und ASR-9000-Systemen. Prüfen Sie vor dem Einsatz die Cisco-Kompatibilitätsmatrix (TMG) für Ihr genaues Modell und die IOS-XE- bzw. NX-OS-Version. |
| Wie weit reicht der 1491-nm-Kanal über Singlemode-Faser? | Über eine G.652-Singlemode-Strecke überbrückt er bis zu 40 km ohne Zwischenverstärkung. Die tatsächliche Reichweite hängt vom Linkbudget ab, also von Faserdämpfung, Spleißen und den Einfügeverlusten des CWDM-Mux. |
| Wie unterscheidet sich dieser Kanal von den anderen CWDM-SFP10G-Farben? | Jeder CWDM-SFP10G belegt eine feste Wellenlänge im 20-nm-Raster; die -1490-Variante sendet auf 1491 nm, die Nachbarn CWDM-SFP10G-1470 und -1510 auf 1471 bzw. 1511 nm. Für einen Punkt-zu-Punkt-Link muss an beiden Enden dieselbe Farbe stecken. |
| Brauche ich einen CWDM-Multiplexer, um mehrere Kanäle zu bündeln? | Ja, die farbigen Transceiver werden über einen externen passiven CWDM-Mux/Demux auf eine gemeinsame Faser geführt, typisch mit 8 oder 16 Kanälen. Ohne Mux nutzt ein einzelner Kanal ein Singlemode-Paar über Dual-LC direkt als Punkt-zu-Punkt-Verbindung. |
| Unterstützt der CWDM-SFP10G-1490 DOM/DDM? | Ja, über die digitale Diagnose lassen sich Sendeleistung, Empfangspegel, Laserstrom, Temperatur und Versorgungsspannung am Host auslesen. Das erleichtert die Fehlersuche auf langen Metrostrecken, etwa wenn der Empfangspegel durch Faseralterung sinkt. |
| Wann ist eine DWDM- oder ein grauer 10GBASE-ER-Transceiver die bessere Wahl? | Solange acht bis sechzehn Kanäle genügen und Strecken bis 40 km ausreichen, ist CWDM die kostengünstigere Lösung. Wer viele Kanäle auf einer Faser oder deutlich mehr Reichweite braucht, greift zu DWDM; für eine einzelne dunkle Faser ohne Multiplexing reicht ein grauer 10GBASE-ER. |
| Nutzt der 10-Gigabit-CWDM-Link FEC? | Nein, der Kanal überträgt 10GBASE-Ethernet mit 10,3125 Gbit/s im NRZ-Format ohne Forward Error Correction. Das hält die Latenz gering, verlangt aber ein sauberes Linkbudget innerhalb der 40-km-Spezifikation. |
